Symulacja szyny CAN, Arduino

Plik dla Arduino z przystawką Moduł CAN BUS MCP2515 do symulacji szyny CAN z możliwością zmiany wybranych parametrów. Ramki CAN są wysyłane w pętli. Protokół dla Volkswagen Golf 2008-2012 (6 generacji). Biblioteka dla Arduino: CAN_BUS_Shield (mcp_can), Autor: Seeed Studio.

Pobierz plik .ino

Symulacja zmiany prędkości i obrotów - CAN, Arduino

Plik dla Arduino z przystawką Moduł CAN BUS MCP2515 do symulacji szyny CAN ze zmieniającą się na bieżąco prędkością i obrotami. Ramki CAN są wysyłane w pętli. Protokół dla Volkswagen Golf 2008-2012 (6 generacji). Biblioteka dla Arduino: CAN_BUS_Shield (mcp_can), Autor: Seeed Studio.

Pobierz plik .ino

Symulacja CAN Box - UART, Arduino

Plik dla Arduino do symulacji CAN Box RZ-VW08 poprzez UART. Wpinamy zamiast CAN Box-a bezpośrednio do stacji multimedialnej - widzi ona podłączony CAN Box. Do celów testowych. Oprogramowanie nie uwzględnia zmiany parametrów. Nie wymaga żadnych dodatkowych bibliotek do pobrania. Podłączenie:
GND (Masa) -> Do masy radia (GND)
Pin 10RX (Odbiór) -> do pinu TX radia (UART)
Pin 11TX (Nadawanie) -> do pinu RX radia (UART) poprzez dzielnik napięcia: potrzebny do obniżenia napięcia z 5V do 3.3V. W szereg między TX Arduino, a RX radia rezystor 1kΩ, po nim 2kΩ do masy.

Pobierz plik .ino

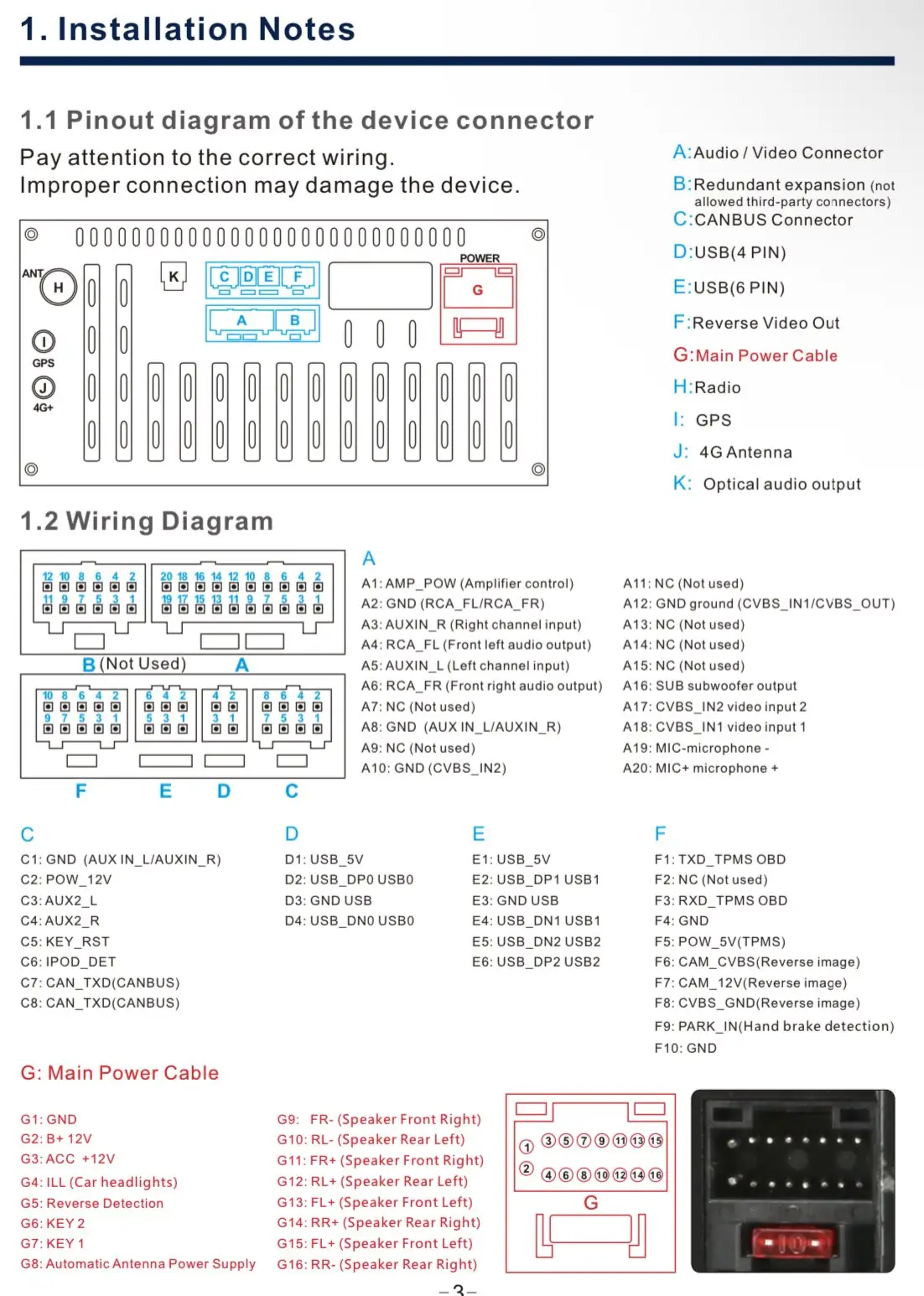

Schemat złącz

Opis poszczególnych PIN-ów dla większości stacji multimedialnych. Jest on przyjęty jako standard i stosuje się do niego znaczna ilość producentów. Przed podłączeniem upewnij się, że w twoim egzemplarzu piny są zgodne ze schematem.

Pobierz plik .jpeg

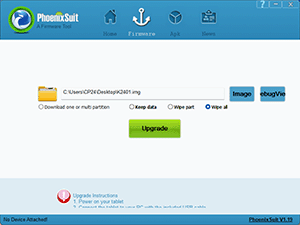

PhoenixSuit

PhoenixSuit to oficjalne, niskopoziomowe narzędzie serwisowe przeznaczone dla urządzeń opartych na procesorach firmy Allwinner (m.in. serie T3, T3L, T5, A20, A33 i nowsze). Program umożliwia przywrócenie sprawności stacji multimedialnej, tabletu lub dekodera w sytuacji całkowitego uszkodzenia oprogramowania (tzw. hard brick), gdy urządzenie nie reaguje na standardowe metody aktualizacji z pendrive'a. Narzędzie pozwala na bezpośredni format pamięci eMMC i zapis surowego pliku obrazu (.img) z poziomu komputera poprzez połączenie USB (tryb FEL/BROM).
Program PhoenixSuit jest oprogramowaniem darmowym, będącym własnością Allwinner Technology. Plik udostępniany jest wyłącznie w celach serwisowych i edukacyjnych. Autor strony nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia sprzętu, utratę danych ani niepowodzenie procesu naprawy wynikające z nieprawidłowego użycia programu.
Program wymaga systemu Windows (XP/7/10/11) oraz dołączenia sterowników USB (znajdują się w folderze z programem Drivers).

Pobierz plik .zip
